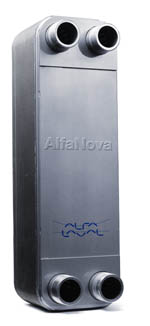

AlfaNova 27, 52, 76 Паяный пластинчатый теплообменник
Общие сведения
AlfaNova являются совершенно новым типом паяных пластинчатых теплообменников (PHE), полностью изготовленными из нержавеющей стали. В основе этого революционная технология Альфа Лаваль, Alfa Fusion, позволяющая соединять детали из нержавеющей стали. Теплообменники AlfaNova могут с успехом применяться там, где высоки требования к чистоте, где используется аммиак или, где неприемлемо загрязнение медью или никелем. Его высокая устойчивость к коррозии обеспечивает гигиеничность и экологическую безопасность. Он является исключительно компактным, учитывая его способность выдерживать огромные нагрузки при теплопередаче.
Применение в
холодильной промышленности:
-
Охладитель масла
-
Конденсатор
-
Испаритель
-
Экономайзер
-
Нагреватель
В других областях промышленности:
-
Бытовой водонагреватель
-
Охладитель пищевых продуктов в потоке
-
Охладитель масла в гидросистемах
-
Лазерное охлаждение
-
Гигиеничный/санитарный
-
Вода/охлаждение и нагрев воды
Принцип действия
Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.
Типовая конструкция
Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Нова состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Патрубки для ввода и отвода рабочих сред могут располагаться как на передней, так и на задней торцевой пластине.
