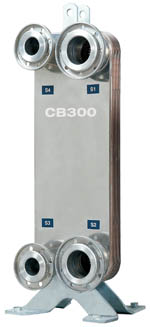

CB300 Паяный пластинчатый теплообменник
Принцип действия
Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.
Типовая конструкция
Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Лаваль состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Патрубки для ввода и отвода рабочих сред могут располагаться как на передней так и на задней торцевой пластине.
Стандартные материалы
Торцевые пластины
Нержавеющая сталь AISI 316
Патрубки
Нержавеющая сталь 316
Пластины
Нержавеющая сталь 316
Материал припоя
Медь
Преимущества паяных пластинчатых теплообменников
Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.
-
Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.
-
Поскольку в паяном пластинчатом теплообменике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.
-
Сибтехарм заверяет в том, что вне зависимости от вашего географического положения, поставка паяных пластинчатых теплообменников возможна за очень короткое время.
